Ürün Bilgisi
Kaplinler ; aynı eksen üzerinde çalışan miller arasında, dönme hareketini aktarmaya yarayan ara elemanlardır. Makinelerde hareketin kontrollü olarak iletilmesini sağlayan önemli bir elemandır. Mantığı basit gibi görünse de seçiminde, üretiminde yapılacak hatalar büyük sıkıntılara neden olabilir.
Kaplinler mekanizmada oluşacak sarsıntıları azaltarak, mekanizmayı korur. Herhangi bir sıkışma olması durumunda kırılarak, diğer önemli veya pahalı akşamların zarar görmemesini sağlar.
Detaylı Açıklama
|

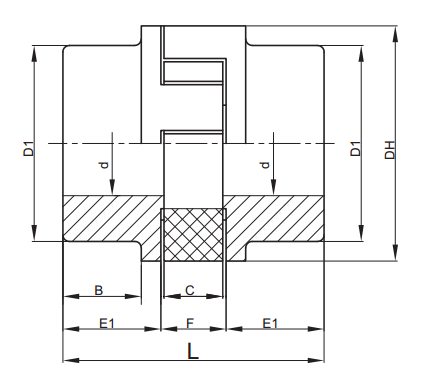

ÇAP |
D |
DH |
D1 |
E1 |
B |
C |
F |
L |
KG |
|
|
Min. |
Max. |
|||||||||
|
YK-065 |
|
|
65 |
51 |
40 |
29 |
16,5 |
17,5 |
91 |
2 |
|
YK-080 |
|
|
80 |
58 |
51 |
39 |
19 |
20 |
121 |
2,5 |
|
YK-095 |
|
|
95 |
71 |
47 |
37 |
18 |
20 |
115 |
3,5 |
|
YK-110 |
|
|
110 |
85 |
57 |
46 |
25 |
26 |
140 |
6 |
|
YK-125 |
|
|
125 |
100 |
64 |
50 |
29,5 |
31 |
157 |
9 |
|
YK-140 |
|
|
140 |
104 |
62 |
50 |
33 |
35 |
158 |
9,5 |
|
YK-160 |
|
|
160 |
123 |
74 |
62 |
39 |
41 |
188 |
16 |
|
YK-180 |
|
|
180 |
131 |
73 |
56 |
43 |
45 |
189 |
20 |
|
YK-200 |
|
|
200 |
132 |
78 |
61 |
45 |
42,5 |
200 |
23 |
|
YK-225 |
|
|
225 |
153 |
95 |
77 |
44 |
47 |
233 |
33,5 |
|
YK-250 |
|
|
250 |
157 |
94 |
76 |
46 |
49 |
237 |
39 |
